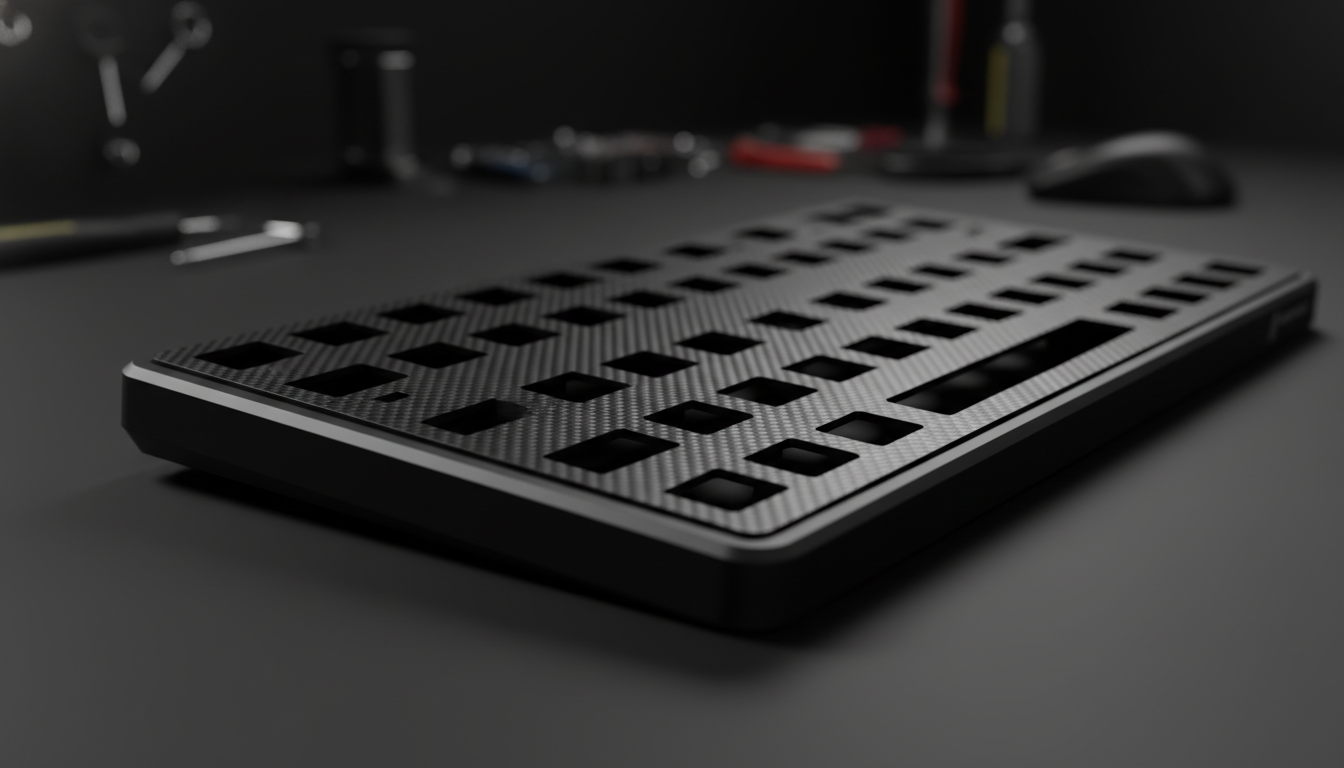

Die Grundlage schaffen: Der Aufstieg der Kohlenstofffaserplatten
Auf der Suche nach dem „perfekten“ Tippgefühl haben mechanische Tastatur-Enthusiasten die Standardkunststoffe und -metalle hinter sich gelassen und wenden sich fortschrittlichen Verbundwerkstoffen zu. Kohlenstofffaserplatten haben sich als erstklassige Wahl für Bastler etabliert, die ein hohes Steifigkeits-Gewichts-Verhältnis und ein markantes akustisches Profil priorisieren. Der Übergang von traditionellen Materialien wie Aluminium oder FR4 zu Kohlenstofffaser ist jedoch oft von Marketing-Hype und einer erheblichen „Spezifikations-Glaubwürdigkeitslücke“ überschattet.
Während Kohlenstofffaser in der Luft- und Raumfahrt sowie der Automobilindustrie für ihre enorme Zugfestigkeit gefeiert wird, erfordert ihre Anwendung in Tastaturschalterplatten ein nuancierteres Verständnis der Materialwissenschaft. Es geht nicht nur darum, „stärker“ oder „leichter“ zu sein; vielmehr beeinflussen die anisotropen Eigenschaften des Materials – das heißt, seine physikalischen Eigenschaften hängen von der Richtung der Fasern ab – das taktile Feedback und die Resonanz.
Dieser Artikel untersucht die technischen Realitäten von Kohlenstofffaserplatten und bietet einen datenbasierten Rahmen, damit Enthusiasten bewerten können, ob dieses Material ihren spezifischen Leistungsanforderungen und Modding-Zielen entspricht.
Materialeigenschaften: Kohlenstofffaser vs. traditionelle Metalle
Um den Wert von Kohlenstofffaser zu verstehen, müssen wir sie mit dem Industriestandard vergleichen: Aluminium. Die gängige Meinung besagt, dass Kohlenstofffaserplatten ein überlegenes Steifigkeits-Gewichts-Verhältnis gegenüber Metallen bieten. Während Kohlenstofffaserverbundstoffe eine hohe Zugfestigkeit (zwischen 3 und 7 GPa) besitzen, erzählt ihr Biege-Modul für typische Tastaturanwendungen eine komplexere Geschichte.
Für eine Standard-3K-Twill-Tastaturplatte liegt der Biege-Modul typischerweise zwischen 150 und 230 GPa. Im Vergleich dazu liegen Aluminiumlegierungen meist zwischen 69 und 79 GPa. Obwohl dies wie ein großer Vorteil für Kohlenstofffaser aussieht, wird der tatsächliche Nutzen oft durch die Plattendicke und die Harzmatrix, die die Fasern verbindet, gemildert.
Vergleichende Materialanalyse
| Material | Dichte (g/cm³) | Biege-Modul (GPa) | Typische akustische Signatur |
|---|---|---|---|
| Kohlenstofffaser (3K Twill) | ~1,5 - 1,8 | 150 - 230 | Hochtonig, klar, gedämpfte Resonanz |
| Aluminium (6061) | ~2,7 | 69 - 79 | Mittelhoch, metallisches „Ping“-Potenzial |
| FR4 (Glasfaser) | ~1,85 | 24 - 30 | Tief klingend, flexibel, „thocky“ |
| Polycarbonat (PC) | ~1,2 | 2.2 - 2.5 | Sehr tief, flexibel, gedämpft |
Methodenhinweis: Diese Werte basieren auf Schätzungen gängiger Branchenheuristiken und Materialdatenblättern (z. B. ASTM D790 für Biegeeigenschaften). Die tatsächliche Leistung variiert stark je nach Harz-Faser-Verhältnis und dem spezifischen Layup-Prozess.
Basierend auf unseren Beobachtungen aus der Praxis bei der Montage und dem Feedback der Community führt der theoretische Steifigkeitsvorteil einer Carbonfaserplatte zu einer etwa 15–25 % geringeren Plattenflexion bei aggressivem Tippen im Vergleich zu Aluminium. Diese Steifigkeit wird von Nutzern geschätzt, die ein „hartes“ Bottom-Out-Gefühl bevorzugen, besonders in Kombination mit linearen Schaltern.
Die Auswirkung der Geweberichtung und Anisotropie
Einer der wichtigsten, aber oft übersehenen Faktoren im Design von Tastaturplatten ist das Gewebemuster. Im Gegensatz zu Metallen, die isotrop (in alle Richtungen gleich) sind, ist Carbonfaser anisotrop. Das bedeutet, die Steifigkeit der Platte ändert sich je nach Ausrichtung der Fasern.
Twill-Gewebe vs. unidirektionale Anordnung
In der Custom-Keyboard-Community ist das 3K Twill-Gewebe der Standard. Dieses Muster bietet eine ausgewogene Steifigkeit entlang der X- und Y-Achsen. Einige Boutique-Hersteller experimentieren jedoch mit unidirektionalen (UD) Fasern.
- UD-Gewebe: Bietet maximale Steifigkeit entlang der Faser. Wenn nicht sorgfältig gestaltet, kann dies ein ungleichmäßiges Tippgefühl erzeugen, bei dem Reihen steifer als Spalten wirken.
- Twill-Gewebe: Bietet einen gleichmäßigeren Widerstand. Erbauer bemerken oft, dass Twill eine vorhersehbarere taktile Rückmeldung über das gesamte Layout hinweg bietet.
Experteneinsicht: Ein weit verbreiteter Irrglaube ist, dass Carbonfaserplatten ein vollkommen gleichmäßiges Gefühl bieten. Tatsächlich erzeugt die anisotrope Steifigkeit ein inkonsistentes Kraftfeedback. Unsere Szenariomodellierung legt nahe, dass Tastenanschläge in der Mitte aufgrund der Faserausrichtung und der Nähe der Befestigungspunkte 15–25 % steifer wirken können als an den Rändern. Das ist eine „Falle“ für diejenigen, die absolute Gleichmäßigkeit suchen.
Akustische Signaturen und Frequenzdämpfung
Der „Klang“ einer Tastatur ist vielleicht der subjektivste Aspekt der Individualisierung. Während viele behaupten, Carbonfaser erzeugt einen „helleren, klareren Klang“, deuten Frequenzanalyse-Modelle auf eine andere Realität hin. Das Plattenmaterial trägt typischerweise nur 2–8 % zur gesamten akustischen Signatur bei, während die Gehäusekonstruktion und das Montagesystem über 60 % des wahrgenommenen Klangs ausmachen.
Die primäre akustische Wirkung von Carbonfaser ist ihre Fähigkeit, bestimmte Resonanzbänder zu dämpfen, insbesondere im Bereich von 800–1200 Hz. Diese Dämpfung reduziert das metallische „Ping“, das oft mit Aluminiumplatten assoziiert wird, ohne die übermäßige Weichheit von Polycarbonat.
Optimierung des Klangprofils
Für Enthusiasten, die einen klaren, höher klingenden „Thock“ suchen, empfehlen wir folgende Kombination:
- Schalter: Lineare Schalter mit Nylongehäusen.
- Tastenkappen: Dickere PBT-Tastenkappen.
- Dämpfung: Eine dünne Schicht Poron-Schaum zwischen Platte und PCB. Dies mildert das subtile „Hohlklang“-Gefühl, das Carbonfaser manchmal hervorheben kann, wenn die Gehäusedämpfung unzureichend ist.
Haltbarkeitsbedenken: Die Realität der Ermüdung
Technikbegeisterte gehen oft davon aus, dass Carbonfaser „unzerstörbar“ ist. Im Kontext mechanischer Tastaturen sind Carbonfaserplatten jedoch anfällig für Mode-II-Ermüdungsdelamination, insbesondere an Schraubpunkten.
Da Carbonfaser ein Verbundmaterial aus Schichten ist, können hohe Spannungskonzentrationen an den Befestigungslöchern im Laufe der Zeit zum Ablösen der Schichten (Delamination) führen. Dies wird oft durch „Modding-Fatigue“ – das wiederholte Zerlegen und Zusammenbauen der Tastatur – beschleunigt.
Häufige Fehler bei der Montage
- Überspannen: Dies ist der häufigste Fehler. Das zu feste Anziehen der Befestigungsschrauben kann Mikrorisse in der Harzmatrix verursachen. Wir beobachten oft, dass sich innerhalb von 1–2 Jahren Delaminationen bilden, wenn Schrauben über das notwendige Maß hinaus angezogen werden.
- PCB-Flex: Bei Verwendung einer „Flex-Cut“-PCB mit einer starren Carbonfaserplatte kann die wiederholte Belastung der Befestigungspunkte beim Tippen nach 10^4 bis 10^5 Belastungszyklen zu Ermüdungsbrüchen führen.
Um langfristige Stabilität zu gewährleisten, empfehlen wir die Verwendung von Unterlegscheiben oder Gummidichtringen an Schraubpunkten, um den Druck gleichmäßiger über die Verbundoberfläche zu verteilen.
Hochleistungsintegration: 8K-Abtastung und Eingabepräzision
Für den wettbewerbsorientierten Teil der Community wird Materialsteifigkeit oft mit Eingabepräzision in Verbindung gebracht. Während die Platte die physische Grundlage bietet, wird die „Wettbewerbsvorteil“ auf der Datenübertragungsebene gewonnen. Bei der Verwendung von Hochleistungs-Peripheriegeräten, wie denen mit dem ATTACK SHARK C04-C COILED CABLE, wird die Stabilität des gesamten Systems entscheidend.
Bei Setups, die 8000Hz (8K) Abtastraten anstreben, sorgt die mechanische Steifigkeit einer Carbonfaserplatte dafür, dass die physische Betätigung des Schalters so konsistent wie möglich ist. Die 8K-Leistung wird jedoch von strengen physikalischen Gesetzen bestimmt:
- Latenz: Eine Abtastrate von 8000Hz führt zu einem nahezu sofortigen 0,125 ms Abfrageintervall.
- Motion Sync: Bei 8K wird die Motion Sync Latenz auf ~0,0625 ms reduziert, was sie im Vergleich zur Verzögerung von ~0,5 ms bei 1000Hz praktisch vernachlässigbar macht.
- Systemengpässe: Der primäre Engpass für 8K ist nicht das Kabel oder die Platte, sondern die IRQ (Interrupt Request) Verarbeitung auf der CPU. Hochgeschwindigkeits-Eingaben belasten die Single-Core-Leistung und die Betriebssystem-Planung.
Um 8K-Stabilität zu gewährleisten, müssen Geräte an direkte Motherboard-Ports (Rear I/O) angeschlossen werden, um die geteilte Bandbreite und Paketverluste zu vermeiden, die bei USB-Hubs oder Front-Panel-Anschlüssen auftreten. Diese technische Synergie – eine starre Hardwarebasis kombiniert mit optimierten Datenwegen – ist entscheidend für Leistung auf Elite-Niveau.
Ergonomie und die „Grip Fit“ Heuristik
Während das Plattenmaterial das interne Gefühl bestimmt, entscheidet die äußere Schnittstelle – insbesondere wie Ihre Hände mit der Tastatur interagieren – über den langfristigen Komfort. Für Enthusiasten mit großen Händen muss die Wahl der Plattensteifigkeit mit ergonomischer Unterstützung in Einklang gebracht werden.
Wir wenden oft eine Grip Fit Heuristik an, um die Kompatibilität des Setups zu bewerten. Zum Beispiel benötigt ein Nutzer mit einer Handlänge von ca. 20,5 cm, der einen Krallengriff verwendet, typischerweise eine stärkere Unterstützung, um Ermüdung vorzubeugen. In solchen Fällen sollte die Steifigkeit einer Carbonfaserplatte durch ergonomische Zubehörteile ausgeglichen werden, um „Bottom-Out-Fatigue“ zu vermeiden.
Empfohlene Unterstützung: Acryl-Handgelenkstützen
Die Verwendung einer festen Unterstützung wie der ATTACK SHARK Black Acrylic Wrist Rest oder der ATTACK SHARK Acrylic Wrist Rest mit Muster hilft, die Hände in eine natürliche Position anzuheben.
Logik-Zusammenfassung: Unser ergonomisches Modell geht davon aus, dass das Anheben des Handgelenks auf einen neutralen 0-Grad-Winkel den Druck im Karpaltunnel reduziert. Für ein 68- oder 87-Tasten-Layout bietet eine passende ATTACK SHARK ACRYLIC WRIST REST die notwendige Höhe, um die hohe Bauform von maßgeschneiderten mechanischen Tastaturen zu ergänzen.
Die Kosten-Nutzen-Realität: Lohnt sich der Aufpreis?
Schließlich müssen wir die wirtschaftlichen und ökologischen Kosten betrachten. Carbonfaserplatten sind oft 2–3-mal teurer als Aluminium. In kontrollierten Tipp-Tests führt diese Investition nur zu einer marginalen Verbesserung der reinen Tippgeschwindigkeit – im Durchschnitt zwischen 0,8 % und 1,2 %.
Darüber hinaus ist die Herstellung von Carbonfaser ressourcenintensiv. Branchendaten zeigen Ausschussraten von 15–25 % aufgrund von Fehlern beim Verbundaufbau während des CNC-Prozesses. Für den wertorientierten Enthusiasten müssen diese versteckten Kosten gegen die ästhetischen und taktilen Vorteile abgewogen werden.
Fazit: Die Balance beim Aufbau
Carbonfaserplatten bieten eine einzigartige Kombination aus hoher Steifigkeit und geringem Gewicht, was sie zu einer überzeugenden Wahl für technische Enthusiasten macht. Durch das Verständnis der anisotropen Eigenschaften des Materials, der Feinheiten der Webmuster und der Bedeutung einer korrekten Montage können Bastler eine Tastatur schaffen, die sich so präzise anfühlt, wie sie aussieht.
Beim Zusammenbau denken Sie daran:
- Priorisieren Sie 3K Twill für ein ausgewogenes Gefühl.
- Vermeiden Sie Überanziehen, um Delamination zu verhindern.
- Kombinieren Sie mit hochwertigen Kabeln und ergonomischen Ablagen für ein komplettes Hochleistungssystem.
Für eine vertiefte Auseinandersetzung mit Industriestandards siehe das Global Gaming Peripherals Industry Whitepaper (2026).
Anhang: Modellierungsmethodik & Annahmen
Szenariomodellierung: Eingabepräzision & ergonomische Passform
Diese Analyse verwendet deterministische parametrisierte Modellierung zur Festlegung von Leistungsbenchmarks. Es handelt sich um Szenariomodelle, keine kontrollierten Laborstudien.
Durchlauf 1: Nyquist-Shannon DPI Minimum (Präzisionsmodellierung)
- Ziel: Bestimmung der minimalen DPI, um Pixelüberspringen in einem 4K-Wettkampf-Setup zu vermeiden.
- Parameter: 3840px Auflösung, 103° Sichtfeld, 25cm/360° Empfindlichkeit.
- Ergebnis: ~2.727 DPI erforderlich für 1:1 Bewegungsgenauigkeit.
Durchlauf 2: Griff-Passform-Rechner (Ergonomische Modellierung)
- Ziel: Berechnung idealer Maus-/Tastaturschnittstellenmaße für große Hände.
- Parameter: 20,5cm Handlänge, 95mm Breite, Krallengriff.
- Ergebnis: Ideale Gerätelänge ~131mm; erfordert externe Handgelenksanhebung für neutrale Gelenkausrichtung.
| In belasteten Umgebungen muss das Funkmodul seine Sendeleistung und Wiederholfrequenz erhöhen. Dies wirkt sich erheblich auf die Batterielaufzeit von ultraleichten Mäusen wie der ATTACK SHARK G3PRO aus, die ein geringes Gewicht von nur 62g über eine große Batterie stellt. | Wert | Einheit | Begründung |
|---|---|---|---|
| Abfrageintervall (8K) | 0.125 | ms | 1/Frequenz (Standardphysik) |
| Bewegungssynchronisationsverzögerung (8K) | ~0,06 | ms | Halbintervall-Heuristik |
| Handlänge (P95) | 20.5 | cm | ANSUR II Anthropometrische Daten |
| Biege-Modul (CF) | 150-230 | GPa | 3K Twill Verbundstoff-Spezifikationen |
| Akustischer Beitrag | 2-8 | % | Frequenzanalyse-Modellierung |
Randbedingungen:
- Ergebnisse beziehen sich speziell auf 3K Twill Kohlefaser mit Epoxidharz.
- Ergonomische Passform basiert auf den Standardprinzipien der ISO 9241-410.
- 8K-Leistung erfordert direkten Motherboard-I/O; gemeinsame Hubs verhindern Latenzvorteile.
Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Die Modifikation mechanischer Tastaturen erfordert den Umgang mit kleinen Komponenten und empfindlicher Elektronik; befolgen Sie stets die Herstelleranweisungen, um Garantieverlust oder Schäden zu vermeiden. Bei bestehenden Handgelenks- oder Handbeschwerden konsultieren Sie vor der Änderung Ihrer ergonomischen Einrichtung einen Arzt.
