Wie optische Sensoren funktionieren: Von der Bildaufnahme bis zum Cursor

Die CMOS-Architektur: Wie eine Gaming-Maus sieht

Kurzzusammenfassung: Um eine pixelgenaue Verfolgung auf einem 1440p-Monitor zu gewährleisten, wird ein Minimum von 1300 DPI empfohlen, um Aliasing zu vermeiden. Während hohe Abtastraten (bis zu 8000Hz) die Eingabeverzögerung auf 0,125 ms reduzieren, erfordern sie eine direkte Verbindung zum Motherboard, um System-Jitter zu vermeiden.

Moderne Gaming-Mäuse sind spezialisierte Hochgeschwindigkeitskameras. Im Herzen jedes Hochleistungs-Peripheriegeräts befindet sich ein Optischer Navigationssensor (ONS), ein komplexes System-on-a-Chip (SoC), das Tausende von Bildern pro Sekunde aufnimmt, um Bewegungen mit Subpixelgenauigkeit zu berechnen. Um die „Spezifikations-Glaubwürdigkeitslücke“ zu überbrücken, müssen Nutzer über Marketingzahlen wie 26.000 DPI hinausblicken und die zugrundeliegende CMOS-Technologie (Complementary Metal-Oxide-Semiconductor) verstehen.

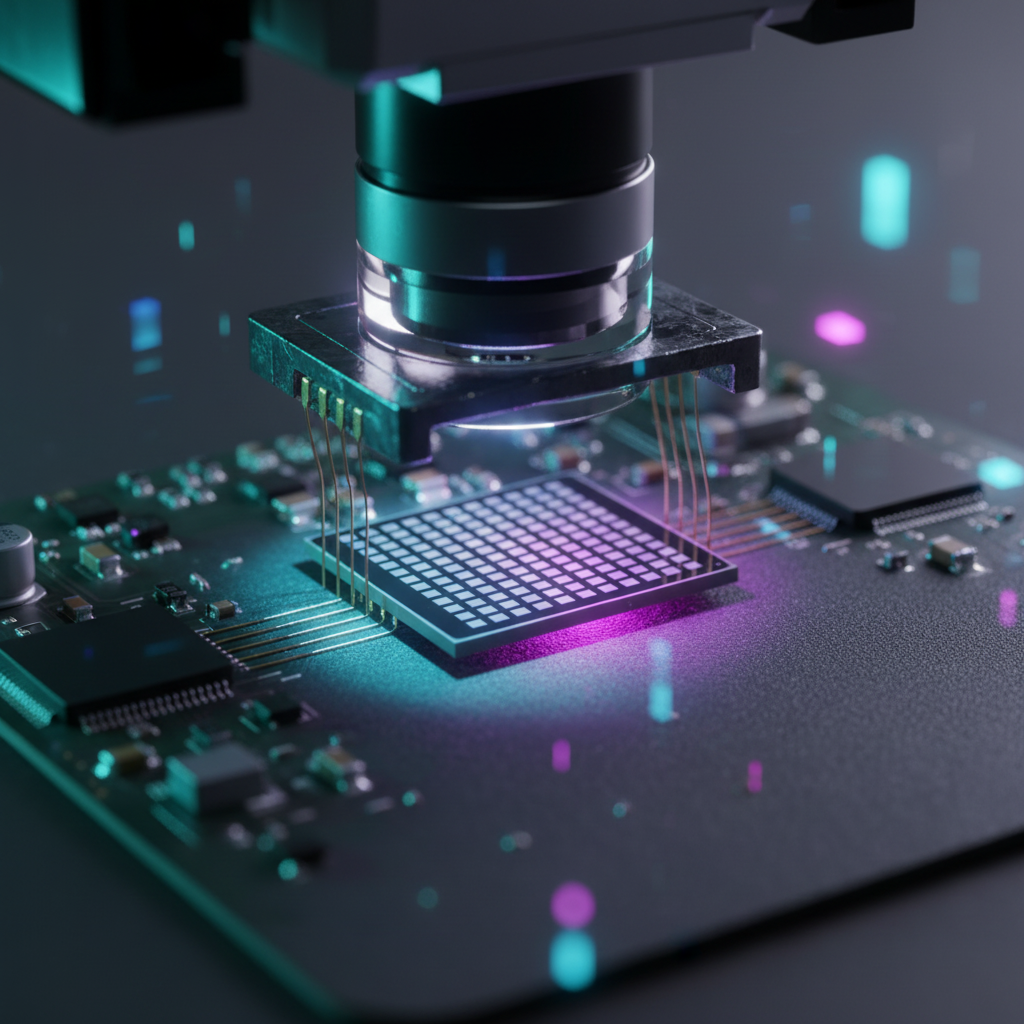

Der Prozess beginnt mit einer Lichtquelle (IR-LED oder Laser), die von den mikroskopischen Texturen des Mauspads reflektiert wird. Eine spezielle Linse fokussiert dieses Licht auf ein CMOS-Sensorarray (typischerweise 30x30 oder 40x40 Pixel). Während die USB HID-Klassendefinition (HID 1.11) regelt, wie diese Daten Ihren PC erreichen, erfolgt die Rohbildverarbeitung vollständig im Digitalen Signalprozessor (DSP) des Sensors.

Digitale Signalverarbeitung und der Firmware-Unterscheidungsfaktor

Ein weit verbreiteter Irrtum ist, dass allein der Sensorchip – wie ein PixArt PAW3395 – die Leistung bestimmt. Technische Analysen zeigen jedoch, dass proprietäre Firmware-Algorithmen der wahre Unterschied sind. Zwei Mäuse mit derselben Hardware können aufgrund der DSP-Implementierung des OEMs sehr unterschiedliche Bewegungsverzögerungen aufweisen.

Der DSP führt Kreuzkorrelation durch, indem er den aktuellen „Schnappschuss“ mit dem vorherigen vergleicht, um Pixelverschiebungen zu erkennen. Dies geschieht bei Bildraten, die oft 10.000 FPS übersteigen.

Technische Anmerkung (Firmware-Implementierung): Basierend auf gängigen Mustern bei technischen Analysen ist die DSP-Effizienz der Hauptengpass für Bewegungsverzögerungen. Während die Hardware die „Obergrenze“ definiert, bestimmt die Firmware, wie nah das Gerät an diese Obergrenze herankommt. Wir kategorisieren diese Leistungsangaben als Szenariomodelle basierend auf idealen Firmware-Bedingungen.

Die Spezifikationslücke entschlüsseln: DPI, IPS und Beschleunigung

Während 26.000 DPI beeindruckend klingen, verwenden die meisten professionellen Spieler 400 bis 1.600 DPI. Die wirkliche Gefahr von „ultra-niedrigem“ DPI auf hochauflösenden Displays ist Pixelüberspringen (Aliasing).

Das Nyquist-Shannon DPI Minimum (Reproduzierbare Berechnung)

Um Aliasing zu vermeiden, muss der Sensor die Oberfläche mit einer Frequenz abtasten, die mindestens doppelt so hoch ist wie die beabsichtigte Bewegungsauflösung. Wir können die „DPI-Untergrenze“ mit den folgenden Schritten berechnen:

1. Pixel pro Grad berechnen: $2560 \text{ px} / 103^\circ \text{ FOV} \approx 24,85 \text{ px/deg}$.
2. Grad pro Zoll physischer Bewegung berechnen: Bei $35\text{cm/360}^\circ$ ($13,78\text{ in/360}^\circ$) entspricht ein Zoll Bewegung $360 / 13,78 \approx 26,12^\circ$.
3. Ziel-PPI (Pixel pro Zoll) finden: $24,85 \text{ px/deg} \times 26,12 \text{ deg/in} \approx 649 \text{ PPI}$.
4. Nyquist-Grenze anwenden (2-fache Abtastung): $649 \times 2 = \mathbf{1298 \text{ DPI}}$.

Die 8000Hz-Grenze: Latenz und Systemtopologie

Die Branche wechselt von 1000Hz (1,0 ms Intervall) zu 8000Hz (0,125 ms Intervall). Dies reduziert Mikroruckler, bringt aber erhebliche technische Einschränkungen mit sich.

Motion Sync und der 8K-Latenz-Kompromiss

Motion Sync synchronisiert Sensordaten mit USB-Polling-Ereignissen. Bei älteren 1000Hz-Implementierungen konnte dies eine „Strafe“ von bis zu der Hälfte des Polling-Intervalls hinzufügen.

• 1000Hz Motion Sync-Strafe: ~0,5 ms (Heuristik: $0.5 \times \text{Intervall}$).
• 8000Hz Motion Sync-Strafe: ~0,0625 ms (vernachlässigbar).

Laut dem Global Gaming Peripherals Industry Whitepaper (2026) (Hersteller-Whitepaper/nicht unabhängige Studie) belastet 8K-Polling die Interrupt Request (IRQ)-Verarbeitung der CPU stark. Um die Signalqualität zu erhalten, müssen Empfänger direkt an die hinteren I/O-Ports des Motherboards angeschlossen werden, nicht an ungespeiste Hubs.

Ergonomie und die physische Schnittstelle

Die Grip-Fit-Heuristik

Die Wahl einer Maus, die zu groß für Ihre Hand ist, führt zu „Klauekrampf“. Basierend auf anthropometrischen Daten aus der ANSUR II-Datenbank empfehlen wir die folgenden Grip-Fit-Heuristiken:

• Ideale Länge: Handlänge × 0,6 (z. B. 18 cm Hand = 10,8 cm Maus).
• Ideale Breite: Handbreite × 0,6.

Biomechanische Belastungsanalyse (Szenario-Modell)

Wir haben eine hochintensive Sitzung mit dem Moore-Garg Belastungsindex modelliert. Hinweis: Dies ist ein heuristisches Modell für den Wettkampfgebrauch; der Freizeitgebrauch führt zu deutlich niedrigeren Werten.

Hinweis: Multiplikatoren basieren auf den standardisierten Tabellen von Moore & Garg (1995). Ein Wert von 24 zeigt ein hohes Risiko für Muskel-Skelett-Erkrankungen bei repetitiven Aufgaben an.

Vertrauen, Sicherheit und Compliance

Kabellose Mäuse müssen strenge Sicherheitsstandards einhalten. Autoritative Stellen wie die FCC und ISED Canada regulieren die RF-Ausgabe. Zusätzlich müssen Mäuse mit Lithium-Ionen-Akkus die UN 38.3 Standards für Stoß- und Thermostabilität bestehen.

Technische Checkliste für optimales Tracking

Szenariomodellierung: Reproduzierbare Parameter

Quantitative Daten in diesem Artikel basieren auf folgenden Annahmen:

Randbedingungen:

• Modelle gehen von linearer Sensorreaktion und keinem Paketverlust aus.
• Ergonomische Belastung geht von intensivem FPS-Spiel aus.
• Mindest-DPI-Werte werden für 1:1-Pixelzuordnung berechnet; Software-"Pointer Precision" (Beschleunigung) macht diese Anforderungen ungültig.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Ergonomische Bewertungen basieren auf allgemeinen Bevölkerungsmodellen und stellen keine medizinische Beratung dar.

Quellen

• USB-Geräteklassen-Definition für Human Interface Devices (HID)
• Moore, J. S., & Garg, A. (1995). Der Belastungsindex
• IEEE - Kommunikation bei Störgeräuschen (Shannon, 1949)
• Globales Whitepaper zur Gaming-Peripherie-Industrie (2026) (Herstellerquelle)
• UN-Handbuch für Tests und Kriterien (Abschnitt 38.3)
• PixArt Imaging - Optische Navigationssensoren
