Oberflächenätzung: Individuelle Muster auf Carbonfaser-Schalen erstellen

Die Kohlefaser-Grenze: Warum Oberflächengravur wichtig ist

Auf der Suche nach dem ultimativen Verhältnis von Gewicht zu Steifigkeit ist Kohlefaser zum Goldstandard für High-Performance-Gaming-Peripheriegeräte geworden. Für technisch versierte Enthusiasten ist ein rohes Gewebe jedoch oft nur der Anfang. Die Oberflächengravur – der Prozess, individuelle Muster, Logos oder funktionale Texturen in die Hülle einzuritzen – bietet einen Weg zu einer wirklich einzigartigen Ästhetik. Kohlefaser ist jedoch kein monolithisches Material wie Aluminium; es ist ein komplexer Verbundstoff, bei dem jede subtraktive Aktion strukturelle und thermische Folgen hat.

Wir beobachten einen wachsenden Trend bei Community-geführten „Gewichtsreduktions“- und „ästhetischen Modifikations“-Projekten, bei denen Nutzer unbeabsichtigt die Integrität ihrer Hüllen beeinträchtigen. An unseren Reparaturstationen sehen wir häufig delaminierte Deckschichten und Mikrorisse, verursacht durch unsachgemäße Werkzeuge oder übermäßige Hitze. Dieser Leitfaden bietet einen professionellen Rahmen für das Gravieren von Kohlefaserhüllen, ohne die nahezu sofortige 1ms Reaktionszeit und die strukturelle Steifigkeit zu opfern, die professionelle Hardware auszeichnen.

Materialwissenschaft: Die richtige Grundlage wählen

Der Erfolg eines Gravurprojekts wird bereits vor dem ersten Kontakt des Werkzeugs mit der Oberfläche bestimmt. Basierend auf unseren internen Qualitätskontrollmustern haben wir festgestellt, dass nicht alle Kohlefaser für die Bearbeitung gleich geeignet sind.

Trockene Kohlefaser vs. nass verlegte Verbundstoffe

Für präzises Gravieren empfehlen wir dringend die Verwendung von trockenen Kohlefaserplatten mit einer klaren Epoxidharz-Deckschicht. Diese bieten eine gleichmäßige, porenfreie Oberfläche, die beim Bearbeiten nicht ausfranst. Im Gegensatz dazu neigen nass verlegte oder vinylummantelte „Carbon-Look“-Oberflächen zur Delamination. Wenn das Werkzeug auf eine nass verlegte Oberfläche trifft, führt die ungleichmäßige Harzverteilung oft dazu, dass Fasern abplatzen oder sich von der Matrix lösen.

Strukturelle Risiken und die „Top-Lage“-Regel

Jede Gravur, die die schützende Gelcoat-Schicht oder die erste strukturelle Lage eines Kohlefaserverbundstoffs durchbricht, stellt ein langfristiges Zuverlässigkeitsrisiko dar. Laut einer Studie, veröffentlicht auf ScienceDirect, beschleunigt die Exposition der rohen Fasern gegenüber UV-Strahlung und Feuchtigkeit die Photooxidation. Dies kann im Laufe der Zeit zu Sprödigkeit führen und eine hochwertige Hülle effektiv zu einer Schwachstelle machen.

Heuristik: Die 10%-Tiefenregel Als Richtwert für die Erhaltung der Torsionssteifigkeit empfehlen wir, nie tiefer als 10 % der Gesamtdicke des Gehäuses zu ätzen. Bei einem Standard-Mausgehäuse von 2,0 mm sollte die Zieltiefe zwischen 0,2 mm und 0,5 mm liegen. Dies bietet ausreichend visuellen Kontrast für Muster und erhält gleichzeitig die strukturellen Lagen intakt.

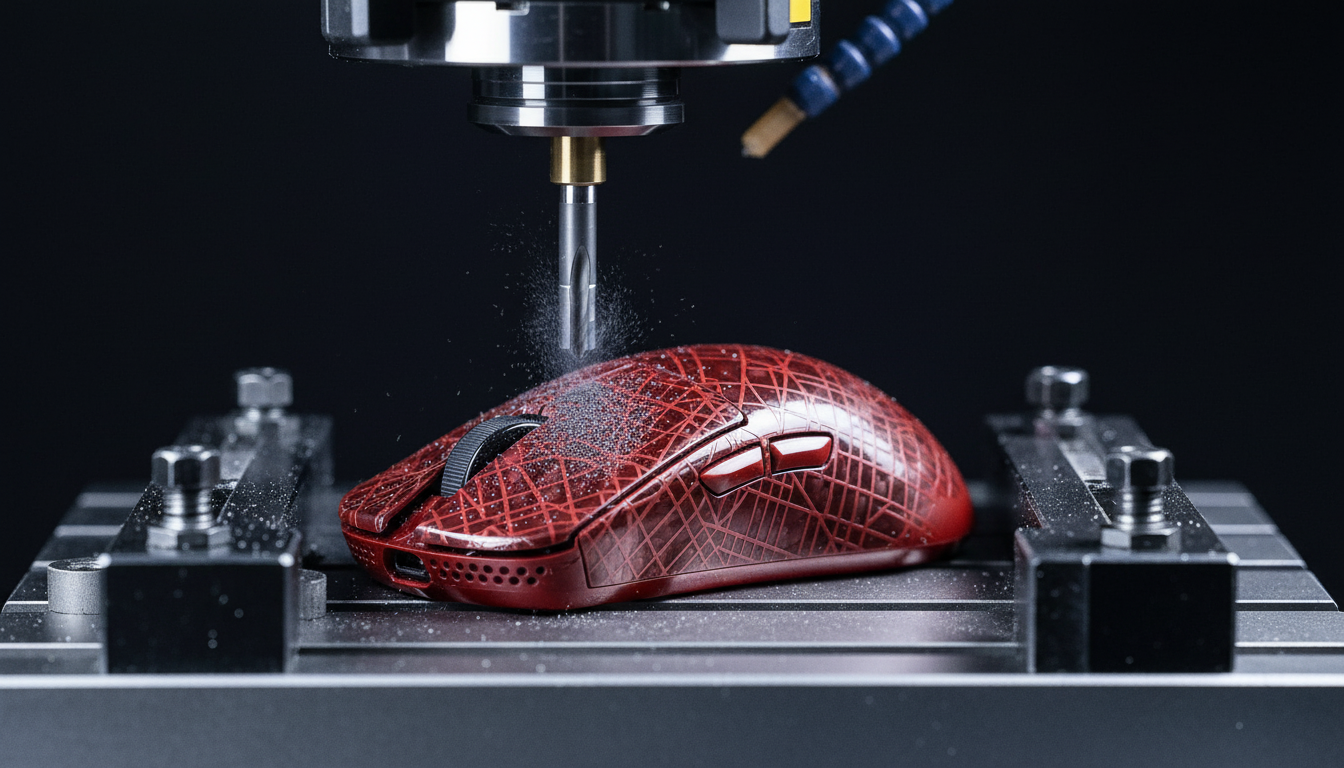

CNC-Fräsen: Präzision und thermisches Management

CNC (Computer Numerical Control) Fräsen ist die bevorzugte Methode für komplexe geometrische Muster. Kohlefaser ist jedoch bekanntlich abrasiv und thermisch empfindlich.

Werkzeugspezifikationen

Standardstahl- oder sogar generische Hartmetallfräser werden bei Kohlefaser fast sofort stumpf. Wir haben festgestellt, dass ein einzelner, aufwärts schneidender Hartmetallfräser zwingend erforderlich ist. Das Einzel-Flöten-Design ermöglicht eine bessere Spanabfuhr, was entscheidend ist, da Kohlefaser-"Späne" tatsächlich feiner, abrasiver Staub sind.

Geschwindigkeiten, Vorschübe und Hitze

Hitze ist der Feind von Epoxidharz. Wenn der Fräser zu lange an einer Stelle verweilt, wird die Reibung das Epoxid erweichen, wodurch die Fasern „ausfransen“ oder herausgezogen werden, anstatt sauber geschnitten zu werden.

• Spindeldrehzahl: Streben Sie hohe Umdrehungen pro Minute an (18.000+).
• Vorschubgeschwindigkeit: Verwenden Sie sehr langsame Vorschübe, um mechanische Belastungen zu minimieren.
• Richtung: Verwenden Sie immer „Climb Milling“, damit der Fräser in das Material schneidet und nicht dagegen reibt.

Das Gegenargument zur Laserablation

Während Lasergravur oft als „saubere“ Alternative beworben wird, raten wir zur Vorsicht. Laut dem Journal of Ocean Engineering and Technology (JOET) ist Laserablation bei Kohlefaser ein subtraktiver, thermisch schädigender Prozess. Die intensive Hitze kann Mikrorisse erzeugen und die Faser-Matrix-Schnittstelle abbauen, was die Ermüdungsfestigkeit um 15 % bis 30 % verringern kann. Für ein Gerät, das Millionen von Klicks mit hoher Kraft aushalten muss, ist diese Verschlechterung erheblich.

Manuelles Ätzen: Der handwerkliche Ansatz

Für diejenigen ohne Zugang zu einer CNC-Maschine ist manuelles Ätzen mit einem Drehwerkzeug möglich, sofern die Materialgrenzen respektiert werden.

1. Diamantbeschichtete Fräser: Versuchen Sie nicht, Schnellarbeitsstahl (HSS) oder Steinfräser zu verwenden. Nur diamantbeschichtete Fräser können effektiv durch das Carbongewebe schleifen, ohne ausgefranste Kanten zu erzeugen.
2. Tiefenkontrolle: Verwenden Sie eine Tauchbasis oder eine Tiefenbegrenzungsvorrichtung. Ohne mechanischen Anschlag ist es nahezu unmöglich, das Sicherheitsfenster von 0,2 mm bis 0,5 mm manuell einzuhalten.
3. Staubminderung: Kohlenstofffaserstaub ist leitfähig und reizt die Atemwege. Verwenden Sie immer einen Staubsaugeraufsatz und tragen Sie eine P100-Atemschutzmaske. Blasen Sie den Staub niemals mit Druckluft weg, da dies leitfähige Partikel in die Leiterplatte Ihres Peripheriegeräts treiben und Kurzschlüsse verursachen kann.

Nach dem Ätzen: Reinigung und Versiegelung

Der häufigste Fehler bei DIY-Projekten tritt nach dem Ätzen auf. Viele Enthusiasten glauben, ein schnelles Abwischen mit Isopropylalkohol (IPA) reiche aus. Das tut es nicht.

Spezialisierte Reinigung

Kohlenstofffaserstaub ist "klebrig" und bleibt in den mikroskopischen Poren zurück, die durch das Ätzen entstehen. IPA ist oft zu flüchtig, um diesen Staub zu entfernen. Verwenden Sie stattdessen einen spezialisierten Epoxidreiniger, der zum Entwachsen und Entfetten von Verbundwerkstoffen entwickelt wurde. So wird sichergestellt, dass Ihr nachfolgendes Dichtmittel tatsächlich an der Oberfläche haftet.

Haftungstest (ASTM D6677)

Um sicherzustellen, dass Ihr individuelles Design durch die Reibung Ihrer Handfläche nicht abblättert, sollten Sie die Haftfestigkeit Ihrer Deckschicht überprüfen. Profis verwenden den ASTM D6677 Standard-Messertest zur Bewertung der Beschichtungsadhäsion. Obwohl Sie kein Labor benötigen, ist ein "Kreuzschraffur"-Kratzer-Test an einem Reststück desselben Materials eine wichtige Überprüfung.

Endversiegelung

Nach der Reinigung müssen Sie eine klare, UV-beständige Epoxidharz-Sprühschicht auftragen. Dies erfüllt zwei Zwecke:

1. Ästhetik: Es bringt die "Tiefe" der Kohlefaserstruktur zurück, die durch den Ätzprozess verblasst wurde.
2. Schutz: Es versiegelt die freiliegenden Faserenden gegen Feuchtigkeit und UV-Schäden, wie im Global Gaming Peripherals Industry Whitepaper (2026) beschrieben.

Leistungsmodellierung: Das Szenario des kompetitiven Profis

Um die Auswirkungen dieser Änderungen in der Praxis zu verstehen, haben wir ein Szenario mit einem kompetitiven Esport-Profi modelliert. Dieser Spieler verwendet eine Hochleistungs-Wireless-Maus mit einer Abtastrate von 4000 Hz und hält über 4+ Stunden Sessions eine hohe APM (Aktionen pro Minute) aufrecht.

Latenz und Konsistenz

Bei einer Abtastrate von 4000 Hz beträgt das Abtastintervall nur 0,25 ms. Wenn ein Spieler Motion Sync aktiviert, um Sensorzittern zu glätten, schätzt unser Modell eine deterministische Verzögerung von ~0,125 ms (die Hälfte des Abtastintervalls). Für einen Profi ist diese 25%ige Erhöhung der absoluten Latenz ein kalkulierter Kompromiss für eine verbesserte Tracking-Konsistenz. Für diejenigen, die auf 8000 Hz (8K) gehen, sinkt dieses Intervall auf 0,125 ms, wodurch die Motion-Sync-Strafe vernachlässigbare ~0,0625 ms beträgt.

Ergonomische Auswirkung (Strain Index)

Mit dem Moore-Garg-Strain-Index (SI) haben wir das Risiko von wiederholter Belastung bei dieser hochintensiven Arbeitslast analysiert. Der berechnete SI-Wert erreichte 144, was deutlich über dem typischen Gefährdungsschwellenwert (SI > 5) liegt.

Parameter	Wert	Einheit	Begründung
Intensitätsfaktor	2	x	Kraftvolle Tastendrücke
Anstrengungen pro Minute	6	x	Hohe APM (>300)
Haltungsfaktor	3	x	Aggressiver Krallengriff
Tägliche Dauer	2	x	4+ Stunden Übung
Gesamt-SI-Punktzahl	144	Punktzahl	Gefährdungskategorie

Modellhinweis: Dies ist ein deterministisches Szenariomodell basierend auf biomechanischer Gaming-Forschung, keine medizinische Diagnose. Der hohe SI-Wert verdeutlicht, warum Gewichtsreduzierung durch Kohlefasergehäuse mehr als eine ästhetische Wahl ist – es ist eine funktionale Notwendigkeit, um die physische Belastung der distalen oberen Extremitäten zu verringern.

Technische Einschränkungen für 8K-Leistung

Wenn Sie ein Gehäuse für ein 8000-Hz-fähiges Gerät anpassen, müssen Sie Systemengpässe berücksichtigen, die über die Maus selbst hinausgehen.

• CPU-IRQ-Verarbeitung: 8K-Abtastrate belastet die Single-Core-CPU-Leistung. Wenn Ihr System bei schnellen Bewegungen ruckelt, liegt wahrscheinlich ein Interrupt-Request-(IRQ-)Engpass vor.
• USB-Topologie: Schließen Sie Hochabtastrate-Geräte immer an direkte Motherboard-Ports (Rear I/O) an. Wir raten dringend davon ab, USB-Hubs oder Front-Panel-Header zu verwenden, da geteilte Bandbreite und schlechte Abschirmung zu Paketverlusten führen, die den Vorteil von 0,125 ms zunichtemachen.
• Sensor-Sättigung: Um eine 8K-Bandbreite vollständig zu nutzen, müssen Sie die Maus mit ausreichender Geschwindigkeit bewegen. Bei 800 DPI benötigen Sie mindestens 10 IPS (Zoll pro Sekunde), um den Datenstrom zu sättigen. Bei 1600 DPI sinkt diese Anforderung auf 5 IPS.

Konformitäts- und Sicherheitsstandards

Bei kabellosen Peripheriegeräten und maßgeschneiderten Gehäusen ist die Einhaltung der Vorschriften Pflicht.

• RF-Transparenz: Kohlefaser ist leitfähig und kann als RF-Schutz wirken. Stellen Sie sicher, dass Ihre Ätzung die Antennenplatzierung nicht beeinträchtigt. Wir empfehlen, Ihr internes Gehäusedesign mit der FCC ID Search-Datenbank abzugleichen, um Sperrzonen für das 2,4-GHz-Funkgerät zu identifizieren.
• Chemische Sicherheit: Stellen Sie sicher, dass alle verwendeten Reiniger und Epoxidharze den Anforderungen der California Proposition 65 entsprechen, um während des Modding-Prozesses die Exposition gegenüber bekannten Karzinogenen zu vermeiden.

Zusammenfassung der besten Praktiken

Maßnahme	Professionelle Empfehlung	Warum?
Material	Trockene Kohlefaser / Epoxidharz	Verhindert Delamination und Ausfransen.
Ätztiefe	0.2mm - 0.5mm	Balanciert Kontrast mit struktureller Integrität.
CNC-Fräser	Einzel-Schlitz-Aufwärts-Schneid Hartmetallfräser	Sorgt für sauberen Spanabtransport; verhindert Schmelzen.
Handfräser	Diamantbeschichteter Fräser	Nur Material, das hart genug ist, um Carbon sauber zu schleifen.
Reinigung	Spezialisierter Epoxidreiniger	Entfernt leitfähigen Staub, den ISO zurücklässt.
Versiegelung	UV-beständiger Epoxidharz-Spray	Verhindert langfristige UV-/Feuchtigkeitsdegradation.

Durch Befolgung dieser Protokolle können Sie eine Standard-Carbonfaserhülle in ein maßgeschneidertes Performance-Hardwarestück verwandeln, das sowohl Ihre ästhetische Vision als auch Ihre technische Expertise widerspiegelt.

---

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Änderungen an der Hardware können Garantien ungültig machen und bergen Risiken, einschließlich der Exposition gegenüber gefährlichem Staub und Chemikalien. Tragen Sie stets geeignete persönliche Schutzausrüstung (PSA) und konsultieren Sie vor dem Fortfahren die Herstelleranweisungen.

---

Anhang: Modellierungsmethodik & Annahmen

Die in diesem Artikel präsentierten quantitativen Erkenntnisse stammen aus deterministischen parametrisierten Modellen, die entwickelt wurden, um Hochleistungs-Gaming-Szenarien zu simulieren.

1. Bewegungs-Sync-Latenzmodell

• Annahme: Ausrichtungsverzögerung beträgt im Durchschnitt 0,5 der Abtastintervalls.
• Formel: Zusätzliche Latenz = 0,5 * (1000 / Abtastrate).
• Grenze: Berücksichtigt nicht MCU-Verarbeitungs-Jitter oder spezifische Firmware-Pufferimplementierungen.

2. Moore-Garg Belastungsindex (SI)

• Quelle: Moore, J. S., & Garg, A. (1995).
• Eingaben: Multiplikatoren für Intensität (2), Anstrengungen (6), Haltung (3) und Dauer (2).
• Grenze: Dies ist ein Screening-Tool für ergonomisches Risiko, kein diagnostisches medizinisches Instrument.

3. Geschätzte kabellose Laufzeit

• Kapazität: 500mAh bei 80% Effizienz.
• Last: ~19mA (Sensor + 4K Funk + MCU).
• Ergebnis: ~21 Stunden.
• Grenze: Schließt Peukert-Effekt und Batterieveralterung aus.

---

Quellen & Referenzen:

• FCC Gerätezulassung (FCC ID Suche)
• ScienceDirect - UV-Schutz für Kohlefaser
• Matest Labs - ASTM D6677 Haftungstest
• JOET - Thermische Ermüdung in Carbonverbundwerkstoffen
• Globales Whitepaper zur Gaming-Peripherie-Industrie (2026)
